| Hãng sản xuất |
ASROCK |
| Model |

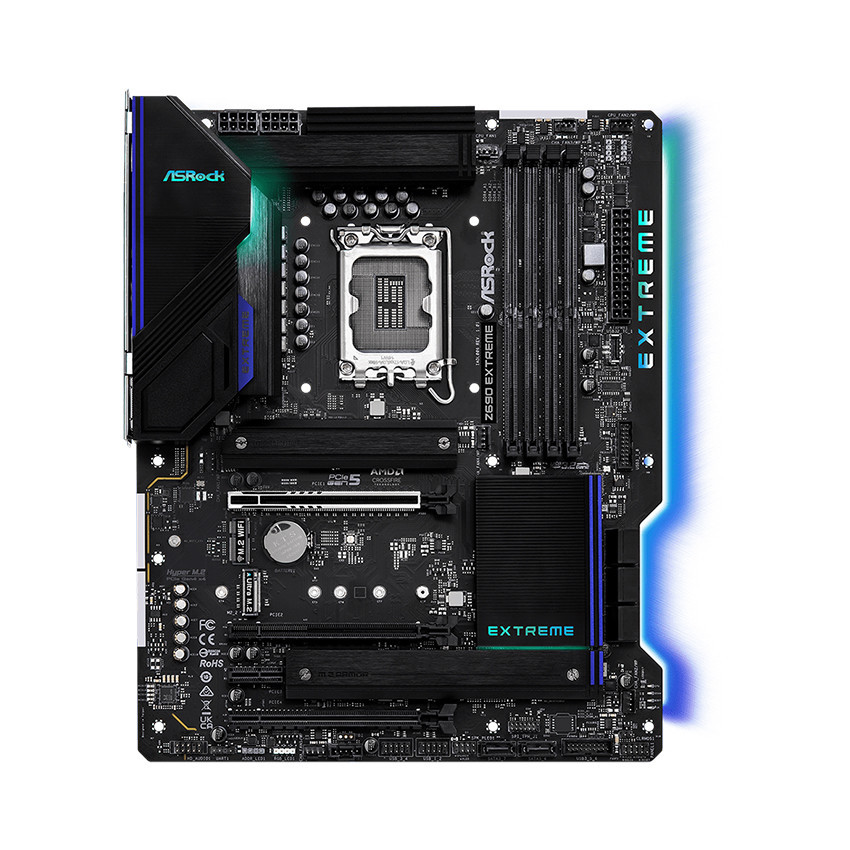

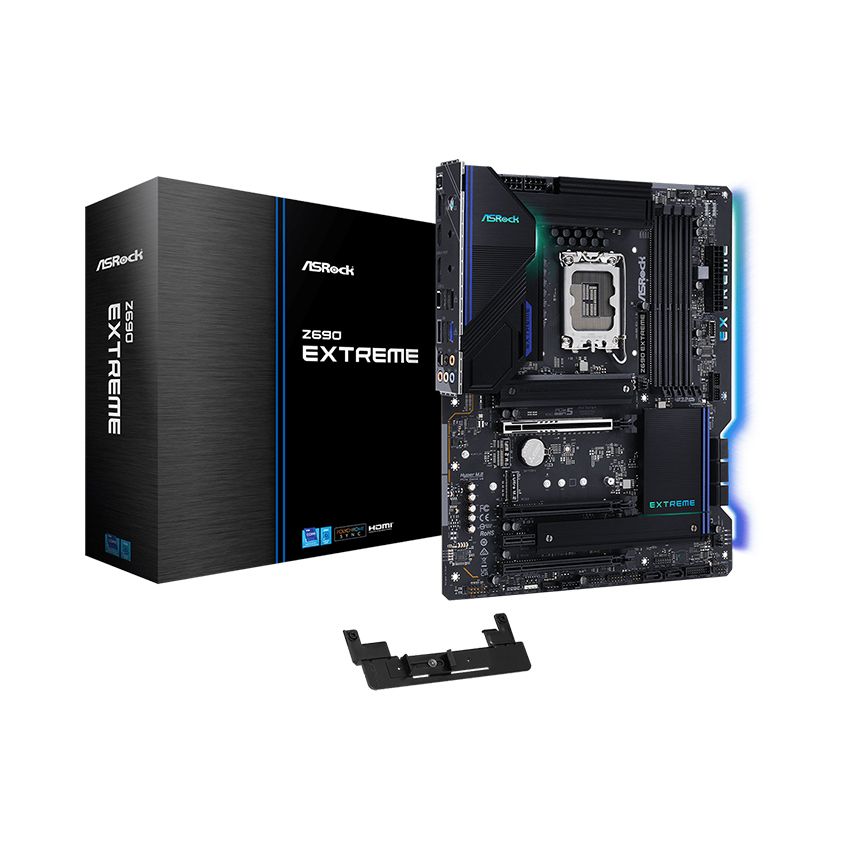

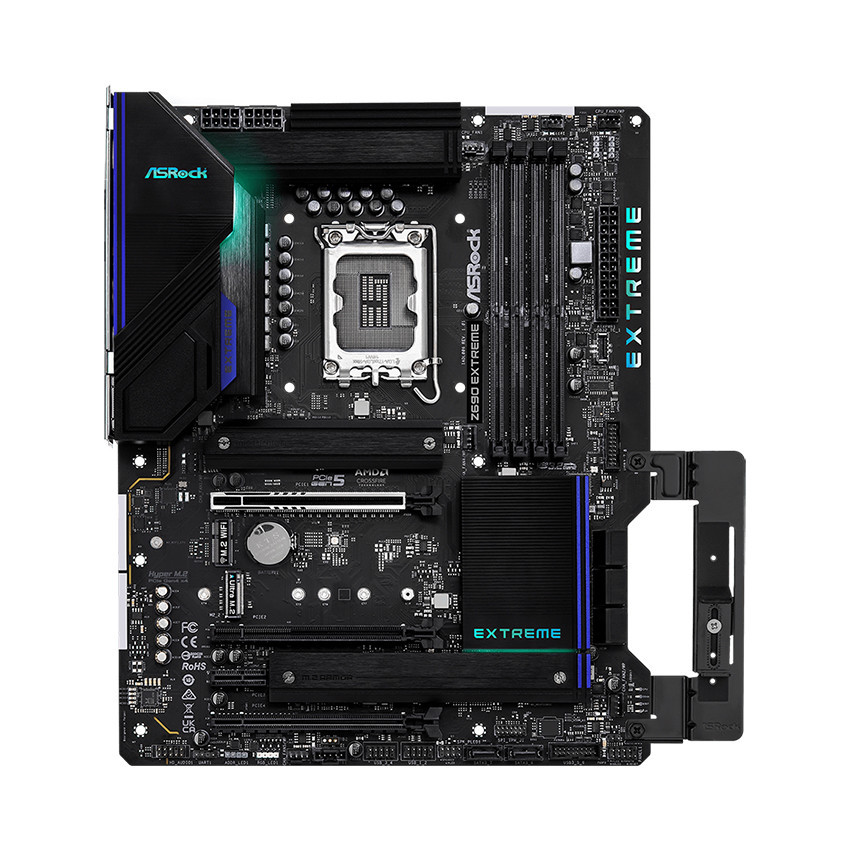

ASROCK Z690 EXTREME |
| CPU: |
Hỗ trợ Bộ xử lý Intel® Core ™ thế hệ thứ 12 (LGA1700) |
| Thiết kế Digi Power |
| Thiết kế 13 pha nguồn |
| Hỗ trợ Công nghệ Intel® Hybrid |
| Hỗ trợ công nghệ Intel® Turbo Boost Max 3.0 |
| Chipset: |
Intel® Z690 |
| Bộ nhớ: |
Công nghệ bộ nhớ kênh đôi DDR4 |
| 4 x Khe cắm DIMM DDR4 |
| Hỗ trợ bộ nhớ DDR4 không ECC, không đệm lên đến 5000+ (OC) * |
| Hỗ trợ các mô-đun bộ nhớ ECC UDIMM (hoạt động ở chế độ không phải ECC) |
| Tối đa. dung lượng bộ nhớ hệ thống: 128GB |
| Hỗ trợ cấu hình bộ nhớ cao cấp Intel® (XMP) 2.0 |
| Tiếp điểm vàng 15μ trong các khe cắm DIMM |
| * Hỗ trợ DDR4 3200 nguyên bản. |
| BIOS: |
256Mb AMI UEFI Legal BIOS với hỗ trợ GUI đa ngôn ngữ |
| Các sự kiện đánh thức tuân thủ ACPI 6.0 |
| Hỗ trợ SMBIOS 2.7 |
| CPU Core / Cache, CPU GT, DRAM, VCCIN AUX, + 1.05V PROC, + 1.8V PROC, + 0.82V PCH, + Điện áp + 1.05V PCH Đa điều chỉnh |
| Tính năng: |
ASRock USB 3.2 Gen2 |
| Bảng điều khiển phía trước ASRock Loại C Đầu cắm USB 3.2 Gen2x2 (20 Gb / s) |
| Cổng ASRock USB 3.2 Gen2 Type-A (10 Gb / s) |
| Cổng ASRock USB 3.2 Gen2 Type-C (10 Gb / s) |
| ASRock siêu hợp kim |
| Tản nhiệt hợp kim nhôm XXL |
| Choke điện cao cấp |
| 60A SPS (Giai đoạn nguồn thông minh) |
| Nichicon 12K Black Caps (100% tụ điện polymer dẫn điện chất lượng cao của Nhật Bản) |
| I / O Armor |
| Thiết kế PCB định hình |
| PCB đen mờ |
| Vải thủy tinh mật độ cao PCB |
| PCB đồng 2oz |
| Mạng LAN 2,5G |
| 802.11ax Wi-Fi 6E |
| ASRock Auto Driver Installer |
| Khe thép ASRock |
| ASRock Full Coverage M.2 Heatsink |
| ASRock Hyper M.2 (PCIe Gen4x4) |
| ASRock Ultra USB Power ASRock POST Status Checker (PSC) |
| ASRock Full Spike Protection (cho tất cả các cổng USB, Audio, LAN) |
| Cập nhật trực tiếp ASRock & Cửa hàng ứng dụng |
| Cổng xuất hình: |
Intel® Xe Graphics Architecture (Gen 12) |
| Đầu ra đồ họa kép: hỗ trợ cổng HDMI và DisplayPort 1.4 bằng bộ điều khiển màn hình độc lập |
| Hỗ trợ HDMI 2.1 TMDS Tương thích với tối đa. độ phân giải lên đến 4K x 2K (4096x2160) @ 60Hz |
| Hỗ trợ DisplayPort 1.4 với DSC (nén) tối đa. độ phân giải lên đến 8K (7680x4320) @ 60Hz / 5K (5120x3200) @ 120Hz |
| Hỗ trợ HDCP 2.3 với HDMI 2.1 TMDS Tương thích và Cổng DisplayPort 1.4 |
| |
| * Hình ảnh tích hợp đồ họa UHD Intel® và đầu ra VGA chỉ có thể được hỗ trợ với các bộ xử lý được tích hợp GPU. |
| Audio: |
Âm thanh 7.1 CH HD với Bảo vệ nội dung (Codec âm thanh Realtek ALC1220) |
| Hỗ trợ âm thanh Blu-ray cao cấp |
| Hỗ trợ chống sét lan truyền |
| Nguồn điện thuần túy |
| Công nghệ truyền động trực tiếp |
| Tấm chắn cách ly PCB |
| Cảm biến trở kháng trên cổng ra sau |
| Các lớp PCB riêng lẻ cho Kênh âm thanh R / L |
| Giắc cắm âm thanh vàng |
| Đầu nối âm thanh vàng 15μ |
| Nahimic Audio |
| |
| LAN: |
1 x 2,5 Gigabit LAN 10/100/1000/2500 Mb / s (Dragon RTL8125BG) |
| Hỗ trợ phần mềm Dragon 2.5G LAN |
| Kiểm soát băng thông tự động điều chỉnh thông minh |
| Giao diện người dùng thân thiện với người dùng trực quan |
| Thống kê Sử dụng Mạng Trực quan |
| Cài đặt mặc định được tối ưu hóa cho các chế độ trò chơi, trình duyệt và phát trực tuyến |
| Kiểm soát mức độ ưu tiên do người dùng tùy chỉnh |
| Hỗ trợ Wake-On-LAN |
| Hỗ trợ bảo vệ chống sét / ESD |
| Hỗ trợ Ethernet 802.3az tiết kiệm năng lượng |
| Hỗ trợ PXE 1 x Gigabit LAN 10/100/1000 Mb / s (Intel® I219V) |
| Hỗ trợ Wake-On-LAN |
| Hỗ trợ bảo vệ chống sét / ESD |
| Hỗ trợ Ethernet 802.3az tiết kiệm năng lượng |
| Hỗ trợ UEFI PXE |
| Wireless LAN: |
Mô-đun Wi-Fi 6E 802.11ax |
| Hỗ trợ IEEE 802.11a / b / g / n / ax |
| Hỗ trợ băng tần kép 2x2 160MHz với hỗ trợ băng tần 6GHz mở rộng * |
| 2 ăng-ten để hỗ trợ công nghệ phân tập 2 (Truyền) x 2 (Nhận) |
| Hỗ trợ Bluetooth + Tốc độ cao cấp II |
| Hỗ trợ MU-MIMO |
| * Wi-Fi 6E (băng tần 6GHz) sẽ được hỗ trợ bởi Microsoft® Windows® 11. Tính khả dụng sẽ tùy thuộc vào tình trạng quy định khác nhau của từng quốc gia và khu vực. Nó sẽ được kích hoạt (đối với các quốc gia được hỗ trợ) thông qua Windows® Update và các bản cập nhật phần mềm khi có sẵn. |
| Cần có bộ định tuyến tương thích 6GHz cho chức năng 6E. |
| Slots: |
3 x Khe cắm PCIe x16 (PCIE1 / PCIE2 / PCIE4: đơn ở Gen5x16 (PCIE1); kép ở Gen5x16 (PCIE1) / Gen4x4 (PCIE2); gấp ba ở Gen5x16 (PCIE1) / Gen4x4 (PCIE2) / Gen3x4 (PCIE4)) * |
| 1 x Khe cắm PCIe Gen3x1 |
| Hỗ trợ AMD CrossFire ™ |
| 1 x M.2 Socket (Phím E), hỗ trợ mô-đun WiFi loại 2230 / BT PCIe WiFi và Intel® CNVi (WiFi tích hợp / BT) |
| Tiếp điểm vàng 15μ trong Khe cắm VGA PCIe (PCIE1) |
| * Hỗ trợ NVMe SSD làm đĩa khởi động |
| Lưu trữ: |
8 x kết nối SATA3 6.0 Gb / s * |
| 1 x Hyper M.2 Socket (M2_1, Key M), hỗ trợ chế độ loại 2260/2280 PCIe Gen4x4 (64 Gb / s) ** |
| 1 x Ultra M.2 Socket (M2_2, Key M), hỗ trợ chế độ loại 2230/2242/2260/2280 SATA3 6.0 Gb / s & PCIe Gen3x4 (32 Gb / s) ** |
| 1 x Hyper M.2 Socket (M2_3, Key M), hỗ trợ chế độ loại 2242/2260/2280/22110 PCIe Gen4x4 (64 Gb / s) ** |
| |
| * Nếu M2_2 bị chiếm bởi thiết bị M.2 loại SATA, SATA3_7 sẽ bị vô hiệu hóa. |
| ** Hỗ trợ Công nghệ Intel® Optane ™ |
| Hỗ trợ thiết bị quản lý âm lượng Intel® (VMD) |
| Hỗ trợ SSD NVMe làm đĩa khởi động |
| Hỗ trợ ASRock U.2 Kit |
| RAID: |
Hỗ trợ RAID 0, RAID 1, RAID 5 và RAID 10 cho các thiết bị lưu trữ SATA |
| Hỗ trợ RAID 0, RAID 1 và RAID 5 cho các thiết bị lưu trữ M.2 NVMe |
| Kết nối: |
1 x SPI TPM Header |
| 1 x Đèn LED nguồn và Đầu loa |
| 1 x Đầu cắm LED RGB * |
| 3 x Đầu cắm LED định địa chỉ ** |
| 1 x Đầu nối quạt CPU (4 chân) *** |
| 1 x Đầu nối quạt CPU / Máy bơm nước (4 chân) (Điều khiển tốc độ quạt thông minh) **** |
| 5 x Đầu nối khung gầm / Quạt máy bơm nước (4 chân) (Điều khiển tốc độ quạt thông minh) ***** |
| Đầu nối nguồn ATX 1 x 24 chân (Đầu nối nguồn mật độ cao) |
| Đầu nối nguồn 2 x 8 pin 12V (Đầu nối nguồn mật độ cao) |
| 1 x Đầu nối âm thanh mặt trước (Đầu nối âm thanh 15μ Vàng) |
| 1 x Thunderbolt ™ AIC Connector (5-pin) (Hỗ trợ ASRock Thunderbolt ™ 4 AIC Card) |
| 2 x USB 2.0 Headers (Hỗ trợ 4 cổng USB 2.0) (Hỗ trợ ESD Protection) |
| 2 x USB 3.2 Gen1 Headers (Hỗ trợ 4 cổng USB 3.2 Gen1) (ASMedia ASM1074 hub) (Hỗ trợ ESD Protection) |
| 1 x Bảng mặt trước Loại C Đầu cắm USB 3.2 Gen2x2 (20 Gb / s) (Hỗ trợ Bảo vệ ESD) |
| |
| * Hỗ trợ tổng cộng lên đến 12V / 3A, dải LED 36W |
| ** Hỗ trợ tổng cộng lên đến 5V / 3A, Dải LED 15W |
| *** Đầu nối Quạt CPU hỗ trợ quạt CPU có công suất quạt tối đa 1A (12W). |
| **** Quạt CPU / Máy bơm nước hỗ trợ quạt làm mát nước có công suất quạt tối đa 2A (24W). |
| ***** Khung máy / Quạt máy bơm nước hỗ trợ quạt làm mát nước có công suất quạt tối đa 2A (24W). |
| CPU_FAN2 / WP và CHA_FAN1 ~ 5 / WP có thể tự động phát hiện xem quạt 3 chân hay 4 chân đang được sử dụng. |

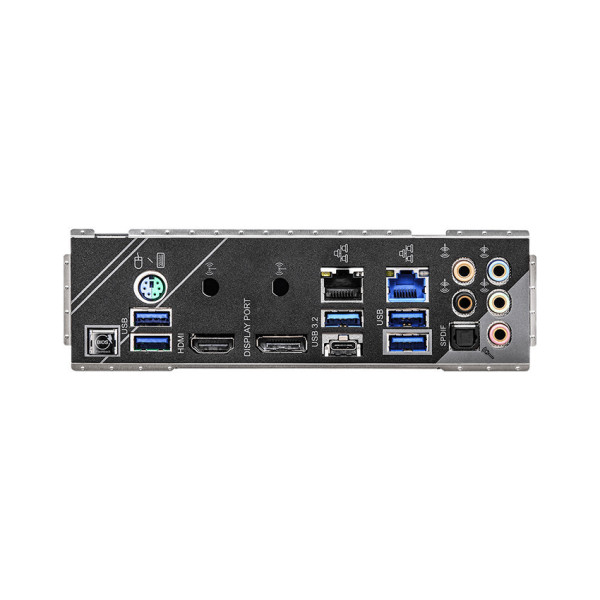

| Bảng điều khiển phía sau I / O: |
2 x Cổng Ăng-ten |
| 1 x Cổng PS / 2 Chuột / Bàn phím |
| 1 x Cổng HDMI |
| 1 x DisplayPort 1.4 |
| 1 x Cổng ra SPDIF quang học |
| 1 x Cổng USB 3.2 Gen2 Type-A (10 Gb / s) (ReDriver) (Hỗ trợ Bảo vệ ESD) |
| 1 x Cổng USB 3.2 Gen2 Type-C (10 Gb / s) (ReDriver) (Hỗ trợ Bảo vệ ESD) |
| 4 x Cổng USB 3.2 Gen1 (Hỗ trợ Bảo vệ ESD) * |
| 2 x Cổng LAN RJ-45 với đèn LED (LED ACT / LINK và LED TỐC ĐỘ) |
| 1 x Nút Flashback BIOS |
| Giắc cắm âm thanh HD: Loa sau / Trung tâm / Âm trầm / Đường vào / Loa trước / Micrô (Giắc cắm âm thanh vàng) |
| |
| * Ultra USB Power được hỗ trợ trên cổng USB3_1_2. |
| Chức năng đánh thức ACPI không được hỗ trợ trên cổng USB3_1_2. |
