- Chipset: Intel B760 support CPU Intel thế hệ thứ 12,13
- Socket: Intel LGA 1700
- Số khe RAM: 4 Khe DDR4 (Max 128GB)
- Kích thước: mATX
- Bảo hành : 36 Tháng
Thông số kỹ thuật
Sản phẩm | Bo mạch chủ |
Tên Hãng | MSI |
Model | MAG B760M MORTAR WIFI DDR4 |
CPU hỗ trợ | Hỗ trợ cho thế hệ thứ 12 và 13 Intel® Core Socket LGA1700 |
Chipset | B760 |
RAM hỗ trợ | 4x DDR4, Maximum Memory Capacity 128GB Memory Support 5333(OC)/ 5200(OC)/ 5066(OC) / 5000(OC)/ 4800(OC)/ 4600(OC)/ 4400(OC) / 4266(OC)/ 4200(OC)/ 4000(OC)/ 3800(OC) / 3733(OC)/ 3600(OC)/ 3466(OC)/ 3400(OC) / 3333(OC)/ 3200(JEDEC)/ 2933(JEDEC) / 2666(JEDEC)/ 2400(JEDEC)/ 2133(JEDEC) Max. overclocking frequency: • 1DPC 1R Max speed up to 5333+ MHz • 1DPC 2R Max speed up to 4800+ MHz • 2DPC 1R Max speed up to 4400+ MHz • 2DPC 2R Max speed up to 4000+ MHz |
Khe cắm mở rộng | 2x PCI-E x16 slot 1x PCI-E x1 slot PCI_E1 Gen PCIe 5.0 supports up to x16 (From CPU) PCI_E2 Gen PCIe 3.0 supports up to x1 (From Chipset) PCI_E3 Gen PCIe 4.0 supports up to x4 (From Chipset) |
Ổ cứng hỗ trợ | 2x M.2 M.2_1 Source (From CPU) supports up to PCIe 4.0 x4 , supports 2280/2260/2242 devices M.2_2 Source (From Chipset) supports up to PCIe 4.0 x4 / SATA mode, supports 2280/2260/2242 devices 4x SATA 6G |
Cổng kết nối (Internal) | 1x Power Connector(ATX_PWR) 2x Power Connector(CPU_PWR) 1x CPU Fan 1x Pump Fan 4x System Fan 2x Front Panel (JFP) 1x Chassis Intrusion (JCI) 1x Front Audio (JAUD) 1x TBT connector (JTBT, supports RTD3) 1x Tuning Controller connector(JDASH) 2x Addressable V2 RGB LED connector (JARGB_V2) 1x RGB LED connector(JRGB) 1x TPM pin header(Support TPM 2.0) 4x USB 2.0 ports 2x USB 3.2 Gen1 Type A ports 1x USB 3.2 Gen2 Type C ports |

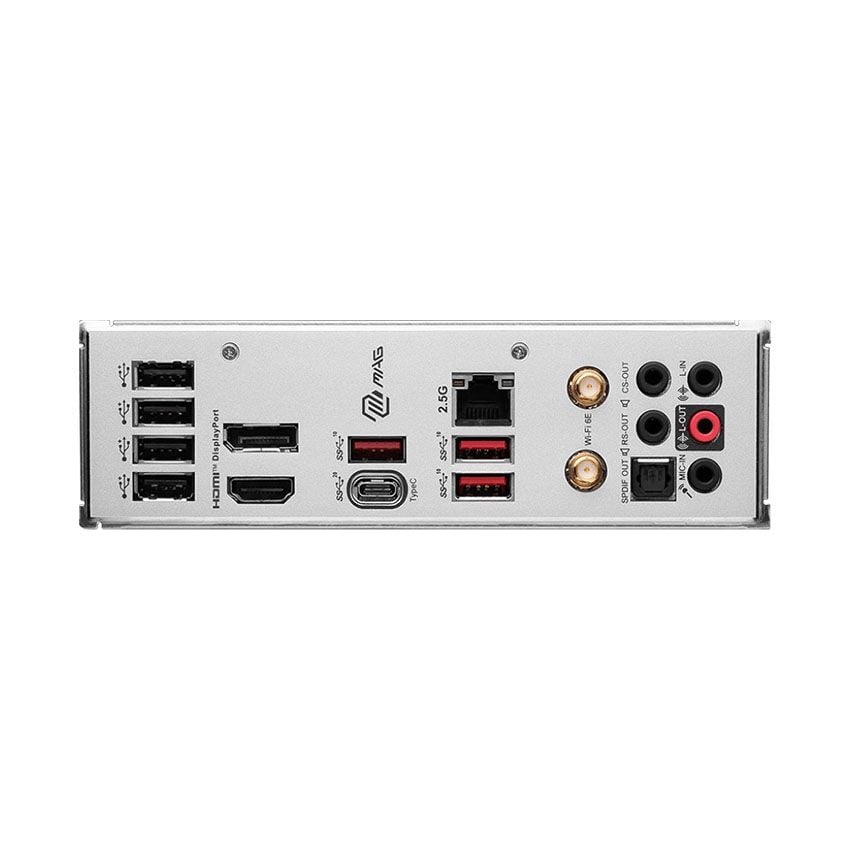

Cổng kết nối (Back Panel) | USB 2.0 Display Port USB 3.2 Gen 2 10Gbps 2.5G LAN Audio Connectors HDMI™ USB 3.2 Gen 2x2 20Gbps (Type-C) USB 3.2 Gen 2 10Gbps Wi-Fi / Bluetooth Optical S/PDIF OUT |
LAN | Realtek® 2.5Gbps LAN |
Wireless/Bluetooth | Intel® Wi-Fi 6E The Wireless module is pre-installed in the M.2 (Key-E) slot Supports MU-MIMO TX/RX, 2.4GHz / 5GHz / 6GHz* (160MHz) up to 2.4Gbps Supports 802.11 a/ b/ g/ n/ ac/ ax
Supports Bluetooth® 5.3, FIPS, FISMA * Wi-Fi 6E 6GHz may depend on every country’s regulations and will be ready in Windows 11. ** Bluetooth 5.3 will be ready in Windows 10 build 21H1 and Windows 11. |

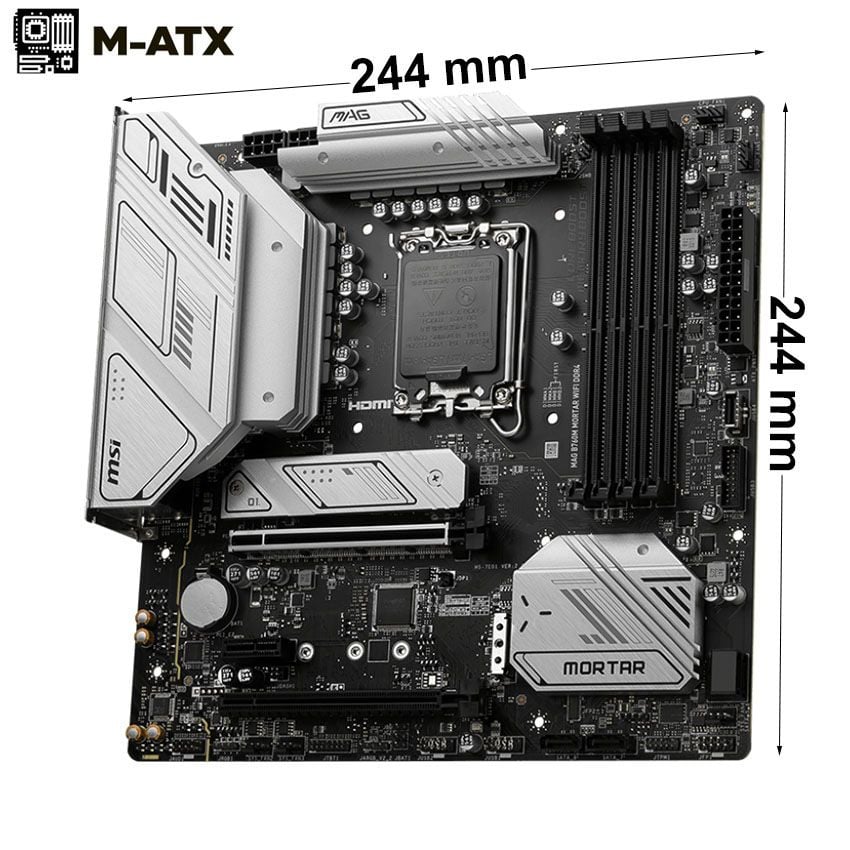

Kích cỡ | mATX 243.84mmx243.84mm |

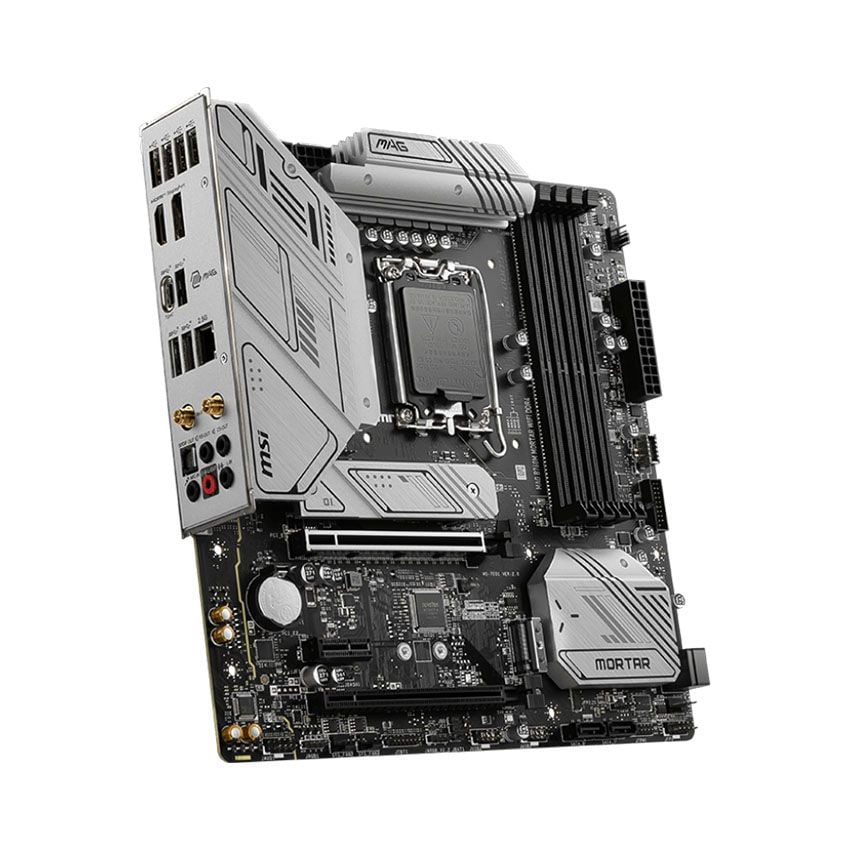

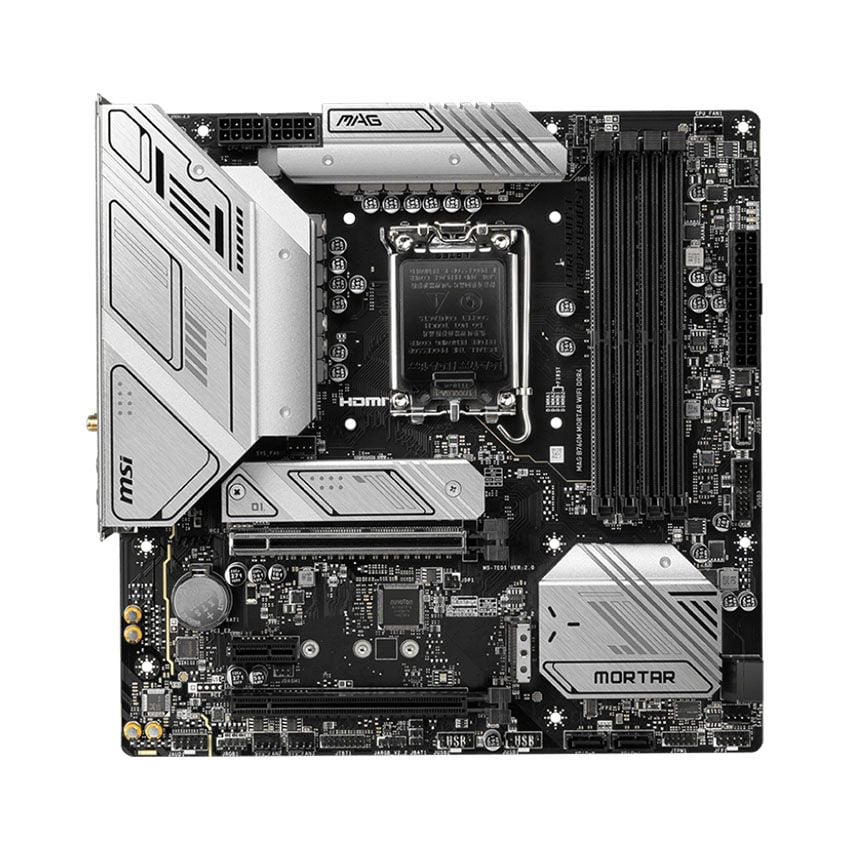

Mainboard MSI MAG B760M MORTAR WIFI DDR4
Mainboard MSI MAG B760M MORTAR DDR4 sở 12+1+1 phase điện, giải phóng và duy trì hiệu suất tối đa với thiết kế VRM tích cực được tích hợp với hệ thống nguồn CPU kỹ thuật số. Kết hợp các đầu nối nguồn 8 + 8 chân và công nghệ Core Boost độc quyền, bo mạch chủ dòng MAG B760 sẵn sàng cung cấp dòng điện dồi dào để điều khiển những bộ vi xử lý Intel thế hệ thứ 12 và 13 mới nhất.Với bộ tạo xung nhịp, công nghệ OC ENGINE giải phóng sức mạnh tối đa của CPU.
- Hỗ trợ bộ xử lý Intel® Core™, Pentium® Gold và Celeron® thế hệ thứ 12/13 cho ổ cắm LGA 1700
- Hỗ trợ bộ nhớ DDR4, lên đến 5333+(OC) MHz
- Thiết kế nguồn nâng cao: Hệ thống nguồn Duet Rail 12+1+1, đầu nối nguồn CPU 8 chân kép, Core Boost, Memory Boost
- Trải nghiệm game nhanh như chớp: Khe cắm PCIe 5.0, Lightning Gen 4 x4 M.2, USB 3.2 Gen 2x2
- Giải pháp tản nhiệt cao cấp: Thiết kế tản nhiệt mở rộng và M.2 Shield Frozr được xây dựng cho hệ thống hiệu năng cao và hoạt động không ngừng nghỉ
- Audio Boost: Thưởng cho đôi tai của bạn với chất lượng âm thanh ở cấp độ phòng thu
- PCB chất lượng cao: PCB 6 lớp được làm bằng đồng dày 2oz và vật liệu cấp máy chủ
PCB 6 lớp cung cấp các dấu vết tín hiệu ổn định và các dạng năng lượng mang lại nhiệt độ thấp hơn và hiệu suất năng lượng cao hơn cho việc ép xung bộ nhớ! Do đó, nó có thể hỗ trợ các mô-đun bộ nhớ mới nhất với hiệu suất bộ nhớ cao nhất!
Các lớp bên trong bảng mạch làm bằng đồng nặng 2 ounce cung cấp tín hiệu ổn định và hình dạng nguồn! Mang lại nhiệt độ thấp hơn và hiệu suất năng lượng cao hơn cho việc ép xung.
Nâng cấp tản nhiệt
B760 - NÂNG CẤP HIỆU NĂNG
Hỗ trợ RAM DDR4
Mainboard MSI MAG B760M MORTAR giúp người dùng làm việc thông minh hơn bằng cách mang lại trải nghiệm hiệu quả và năng suất ổn định, với linh kiện lắp ráp chất lượng cao, cung cấp quy trình làm việc chuyên nghiệp được tối ưu hóa mà còn bảo vệ để ít gặp sự cố cùng kéo dài tuổi thọ.
MSI OC LAB không chỉ nỗ lực ép xung cực mạnh. Cấu hình bộ nhớ XMP đã cải thiện đáng kể về hiệu suất và hiệu quả cho B760. Dễ dàng bật cấu hình XMP với cài đặt nguồn tự động để có được tốc độ và độ ổn định của bộ nhớ tốt nhất.
Hỗ trợ PCI-E 5.0
Bo mạch chủ B760 hỗ trợ khe cắm PCI-E 5.0 x16 là khả năng nâng cấp, hỗ trợ các card đồ hoạ cao cấp mới nhất. Mặc dù chưa có bất kỳ thành phần nào hỗ trợ Gen5 nhưng điều này cũng được xem là món hời với người dùng phiên bản B760 để nâng cấp card đồ hoạ tốt hơn sau này.
MSI MAG B760M MORTAR DDR4 sở hữu khe cắm PCIe 5.0 có tốc độ kết nối tăng gấp đôi so với thế hệ 4.0, băng thông có thể đạt tới 128GB/s. Khe cắm hỗ trợ được cố định vào bo mạch chủ bằng các điểm hàn bổ sung và hỗ trợ trọng lượng của cạc đồ họa nặng. Khe cắm PCIE SMT (Surface Mount Technology) tiên tiến giúp giảm nhiễu và nhiễu điện, hỗ trợ đầy đủ tín hiệu PCI-E 5.0.
Khe cắm M.2 PCIe Gen 4
Mainboard MSI MAG B760M MORTAR DDR4 hỗ trợ khe cắm M.2 PCIe 4.0 và cung cấp hỗ trợ NVMe SSD RAID để tăng hiệu suất đáng kinh ngạc. Tạo cấu hình RAID với thiết bị lưu trữ PCIe để tận hưởng tốc độ truyền dữ liệu nhanh nhất.
Cổng mạng LAN tốc độ cao
MSI MAG B760M MORTAR DDR4 cung cấp các tùy chọn kết nối mới nhất cho mạng siêu mượt và truyền tệp nhanh chóng, kết hợp mạng không dây Wifi 6E cùng mạng Lan 2.5Gb với khả năng kết nối tốc độ vượt trội để bạn chơi game mượt mà hơn. không bị giật lag.
